УЗ 220/20
Зарядное устройство УЗ 220-120 предназначено для питания в стационарных условиях радиоэлектронной аппаратуры промышленного назначения и других потребителей энергии постоянным током, а также для заряда аккумуляторной батареи и контроля её состояния.

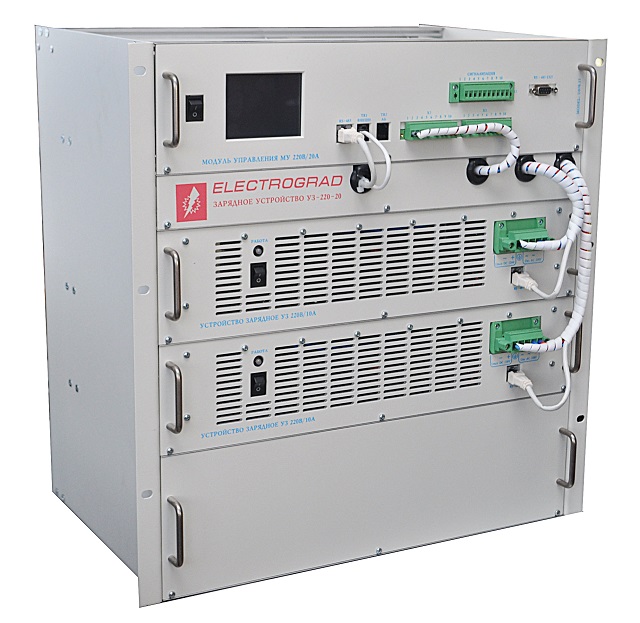

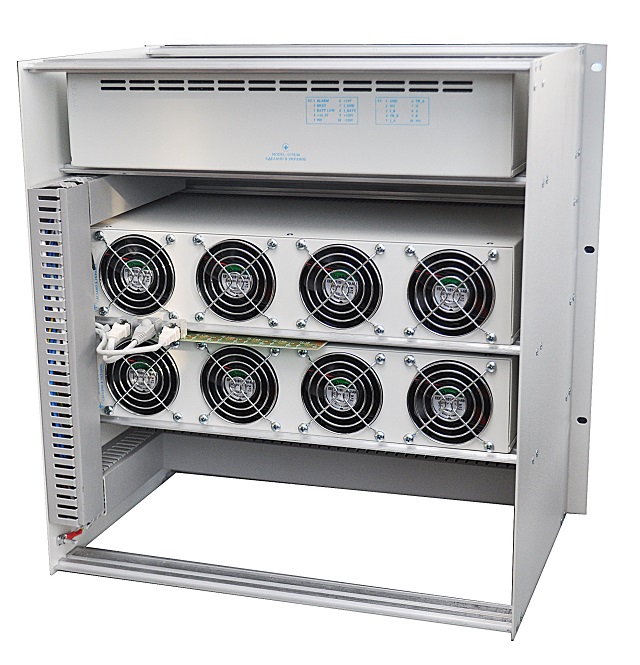

ЗУ является устройством модульного типа и состоит из модуля управления МУ 220В/20А и двух зарядных модулей УЗ 220В/10А.
Техническая характеристика МУ 220В/20А
|
Вид питающей сети переменного тока |
2F+N |
|
Номинальное значение фазного напряжение питающей сети переменного тока, В |
220 |
|
Рабочий диапазон фазного напряжения питающей сети переменного тока, В |
180…260 |
|
Допустимый диапазон фазного напряжения питающей сети переменного тока, В |
170…265 |
|
Коэффициент входной мощности, не менее |
0,95 |
|
Диапазон установки выходного напряжения постоянного тока, В |
200…280 |
|
Значение максимального выходного тока, А |
20 |
|
Диапазон установки максимального зарядного тока, А |
10…20 |
|
Диапазон установок спротивления реле контроля изоляции цепей постоянного тока, кОм |
5…50 |
|
Шаг установки спротивления реле контроля изоляции цепей постоянного тока, кОм |
5 |
|
Диапазон установок времени отработки реле контроля изоляции цепей постоянного тока, сек |
1…10 |
|
Шаг установки времени реле контроля изоляции цепей постоянного тока, сек |
1 |
|
Средняя основная погрешность измерения спротивления реле контроля изоляции цепей постоянного тока, не более % |
10 |
|
Пульсации выходного напряжения (эффективное значение), мВ, не более |
600 |
|
К.П.Д. прибора при максимальной выходной мощности, не менее |
0,85 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции (ДСТУ 2715-94), В эффективного значения |
1500 |
|
Габаритные размеры прибора (Ш?В?Г), мм |
483?310?420 |
|
Масса прибора кг, не более |
3,6 |
Техническая характеристика ЗУ 220В/10А
|
Диапазон установки выходного напряжения постоянного тока Uвых, В |
200…280 |
|
Диапазон установки максимального выходного тока Iмакс, А |
5…10 |
|
Пульсации выходного напряжения (эффективное значение) в режиме стабилизации напряжения, мВ, не более |
600 |
|
Пульсации выходного напряжения (эффективное значение) в режиме ограничения тока, В, не более |
400 |
|
К.П.Д. прибора при максимальной выходной мощности, не менее |
0,85 |
|
Номинальное значение напряжение питающей сети переменного тока, В |
220 |
|
Рабочий диапазон напряжения питающей сети переменного тока, В |
185…255 |
|
Допустимый диапазон напряжения питающей сети переменного тока, В |
175…265 |
|
Коэффициент входной мощности, не менее |
0,95 |
|
Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, %, не более |
1 |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении питающей сети, %, не более |
1 |
|
Температурный дрейф выходного напряжения в режиме стабилизации напряжения, %/°С, не более |
0,02 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции, В эффективного значения |
1500 |
|
Габаритные размеры прибора (Ш?В?Г), мм |
436?99?284 |
|
Масса прибора, кг, не более |
7,5 |
