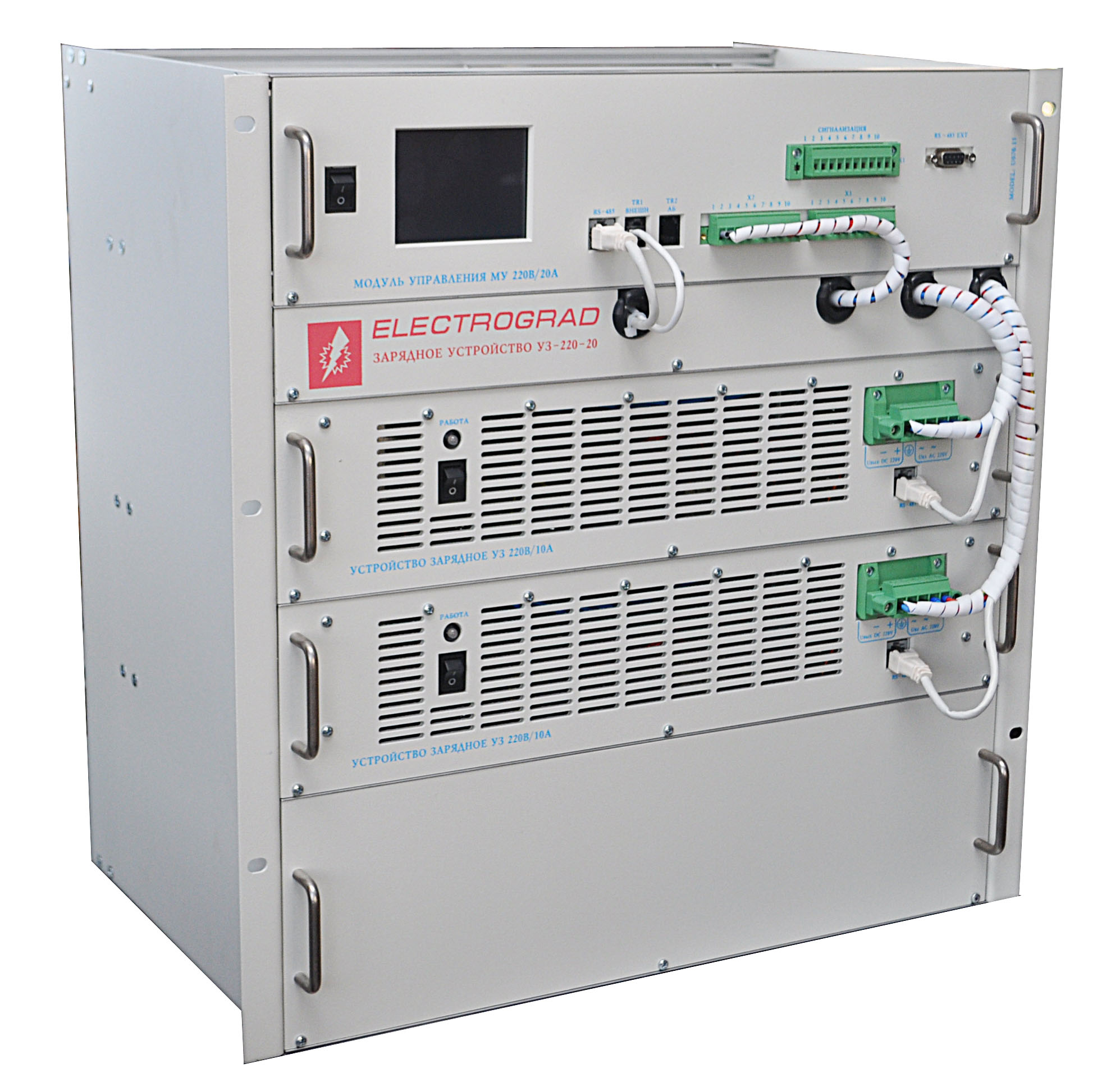

УЗ-220-20

Зарядное устройство УЗ-220-120 предназначено для питания в стационарных условиях радиоэлектронной аппаратуры промышленного назначения и других потребителей энергии постоянным током, а также для заряда аккумуляторной батареи и контроля её состояния.

Общие параметры прибора

- Вид питающей сети переменного тока 2F+N.

- Номинальное значение фазного напряжения питающей сети переменного тока 220В.

- Рабочий диапазон фазного напряжения питающей сети переменного тока (180…260)В.

- Допустимый диапазон фазного напряжения питающей сети переменного тока (170…265) В.

- Коэффициент входной мощности, не менее 0,95.

- Диапазон установки выходного напряжения постоянного тока (200…280)В.

- Максимальное значение выходного тока, Iмакс  20А.

- Диапазон установки максимального зарядного тока (10…20)А.

- Пульсации выходного напряжения (эффективное значение), не более 600мВ.

- К.П.Д. прибора при максимальной выходной мощности, не менее 0,85.

Зарядный модуль УЗ 220В/10А

- Значение выходного напряжения постоянного тока, устанавливаемое по умолчанию 220,0В.

- Значение выходного постоянного тока, устанавливаемое по умолчанию 10А.

- Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.

- Нестабильность выходного напряжения при изменении тока нагрузки от холостого хода до 0,9 Iмакс при номинальном напряжении питающей сети, не более 1%.

- Пульсации выходного напряжения в режиме стабилизации напряжения, не более 600мВ эффективного значения.

- Пульсации выходного напряжения в режиме ограничения тока, не более 600мВ эффективного значения.

- Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/°С.

- Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 3%.

- В приборе защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.

- Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами, выдерживает без пробоя испытательное напряжение 1500В эффективного значения.

- По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.

- К.П.Д. прибора при максимальной выходной мощности, не менее 0,85.
