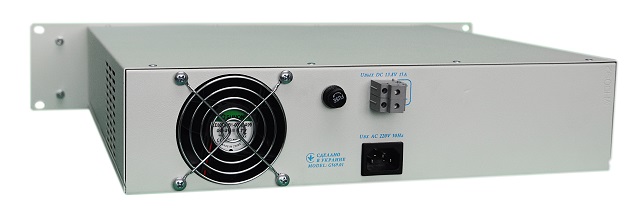

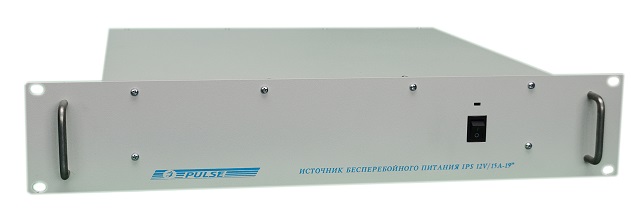

IPS 12V/15A-19''/1
Прибор предназначен для питания в стационарных условиях различной радиоэлектронной аппаратуры включая радиостанции с диапазоном частот свыше 27МГц, постоянным током с напряжением 13,8В от сети переменного тока 220V-50Гц.
Для повышения надежности энергоснабжения наиболее ответственных потребителей при возможном отключении питающей сети в приборах встроена резервная аккумуляторная батарея.
Условия эксплуатации:
- температура окружающего воздуха от 0°С до +40°С;
- относительная влажность 95% при температуре +35°С;
- режим работы – круглосуточный.
|
Выходное напряжение постоянного тока Uвых, В |
13,8±0,1 |
|
Максимальный выходной ток Iмакс, А |
15+0,2 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ эффективного значения, не более |
100 |
|
Пульсации выходного напряжения в режиме ограничения тока, мВ эффективного значения, не более |
300 |
|
Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, % от Uвых эффективного значения, не более |
7 |
|
К.П.Д. прибора при максимальной выходной мощности, не менее |
0,8 |
|
Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение к нагрузке, В |
12,0… 12,4 |
|
Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое отключение от нагрузки, В |
10,5… 10,75 |
|
Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение к прибору при наличии напряжения питающей сети переменного тока, В, не более |
9,0 |
|
Номинальное значение напряжение питающей сети переменного тока, В |
220 |
|
Рабочий диапазон напряжения питающей сети переменного тока, В |
187…242 |
|
Допустимый диапазон напряжения питающей сети переменного тока, В |
180…250 |
|
Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, %, не более |
1 |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении питающей сети, %, не более |
1 |
|
Температурный дрейф выходного напряжения в режиме стабилизации напряжения, %/°С, не более |
0,02 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами прибора, выдерживает без пробоя испытательное напряжение, В эффективного значения |
1500 |
|
Габаритные размеры прибора (Ш?В?Г), мм |
483?88,1?410 |
|
Масса прибора, кг, не более |
17,5 |
