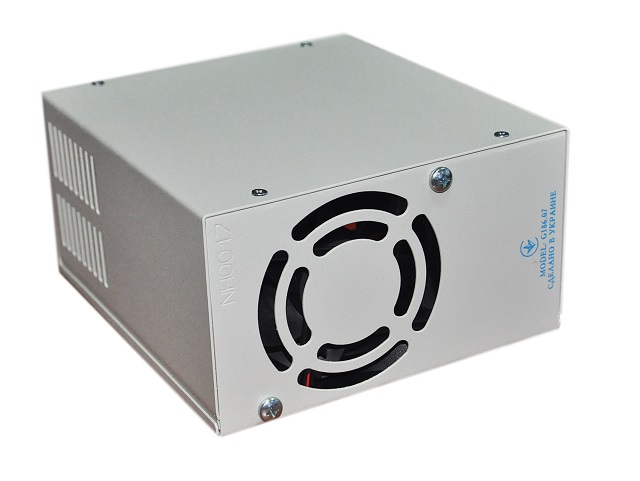

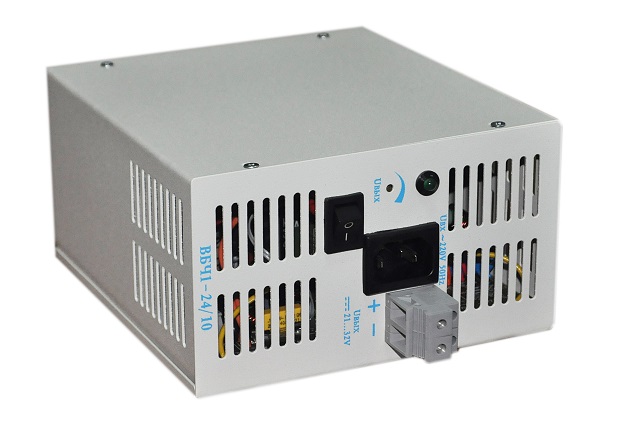

ВБЧ1-24/10

Входное напряжение AC: 187…242V 50Hz
Выходное напряжение DC: 21…32V
Максимальный выходной ток: 10A

Описание

Выпрямительный блок ВБЧ1-24/10 предназначен для питания в стационарных условиях различной радиоэлектронной аппаратуры включая радиостанции с диапазоном частот свыше 27МГц, постоянным током с напряжением 24В от сети переменного тока 220V-50Гц.

Условия эксплуатации:

температура окружающего воздуха от 0°С до +40°С;
относительная влажность воздуха 95% при температуре +35°С;
режим работы – круглосуточный.

Диапазон выходное напряжения постоянного тока Uвых, В	21...32
Максимальное значение выходного тока Iмакс, А	10,0+0,3
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ эффективного значения, не более	200
Пульсации выходного напряжения в режиме стабилизации тока, мВ эффективного значения, не более	300
Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения по каждому из каналов, % от Uвых эффективного значения	7
К.П.Д. прибора при максимальной выходной мощности, не менее	0,8
Номинальное значение напряжения питающей сети переменного тока, В	220
Рабочий диапазон напряжения питающей сети переменного тока, В	187...242
Допустимый диапазон напряжения питающей сети переменного тока, В	184...250
Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, %, не более	1
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении питающей сети, %, не более	1
Класс способа защиты человека от поражения электрическим током	01
Класс степени защиты корпусом электрического оборудования	IP20
Электрическая прочность изоляции (ДСТУ 2715-94), В эффективного значения	1500
Габаритные размеры прибора (Ш?В?Г), мм	85?150?185
Масса прибора, кг, не более	1,7
