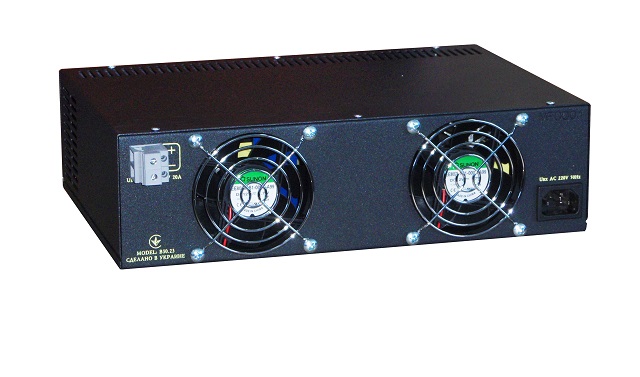

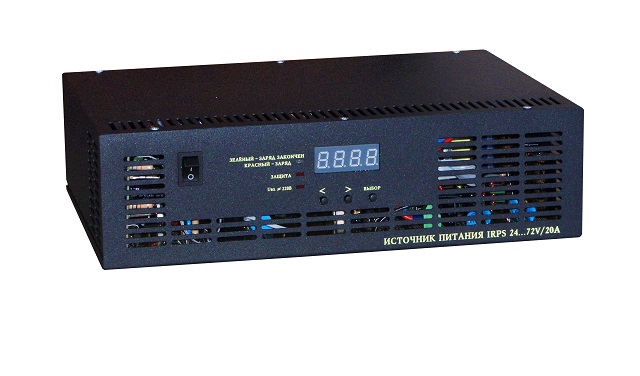

IRPS 24...72V/20A-PFC-I
Источник питания IRPS 24...72V/20A предназначен для питания в стационарных условиях различной промышленной радиоэлектронной аппаратуры и ускоренного восстановления заряда аккумуляторных батарей.
Рабочие условия эксплуатации:
- температура окружающей среды от 0°С до +40°С;
- относительная влажность воздуха 95% при температуре +35°С;
- режим работы – круглосуточный.
|
Номинальное выходное напряжение постоянного тока, В |
69,0 |
|
Максимальный выходной ток Iмакс, А |
20 |
|
Пульсации выходного напряжения (эффективное значение) в режиме стабилизации напряжения, мВ, не более |
300 |
|
Пульсации выходного напряжения (эффективное значение) в режиме ограничения тока, В, не более |
300 |
|
К.П.Д. прибора при максимальной выходной мощности, не менее |
0,85 |
|
Номинальное значение напряжение питающей сети переменного тока, В |
220 |
|
Рабочий диапазон напряжения питающей сети переменного тока, В |
185…255 |
|
Допустимый диапазон напряжения питающей сети переменного тока, В |
175…265 |
|
Коэффициент входной мощности, не менее |
0,95 |
|
Диапазон установки выходного напряжения постоянного тока, В |
24…72 |
|
Диапазон установки тока заряда аккумуляторной батареи, А |
5…20 |
|
Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, %, не более |
1 |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении питающей сети, %, не более |
1 |
|
Ток заряда аккумуляторной батареи, при котором цвет индикаторного светодиода красный, А, не менее |
1,5 |
|
Ток заряда аккумуляторной батареи, при котором цвет индикаторного светодиода зеленый, А, не более |
1,0 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами, выдерживает без пробоя испытательное напряжение, В эффективного значения |
1500 |
|
Габаритные размеры прибора (Ш?В?Г), мм |
305?92?240 |
|
Масса прибора, кг, не более |
5,0 |
