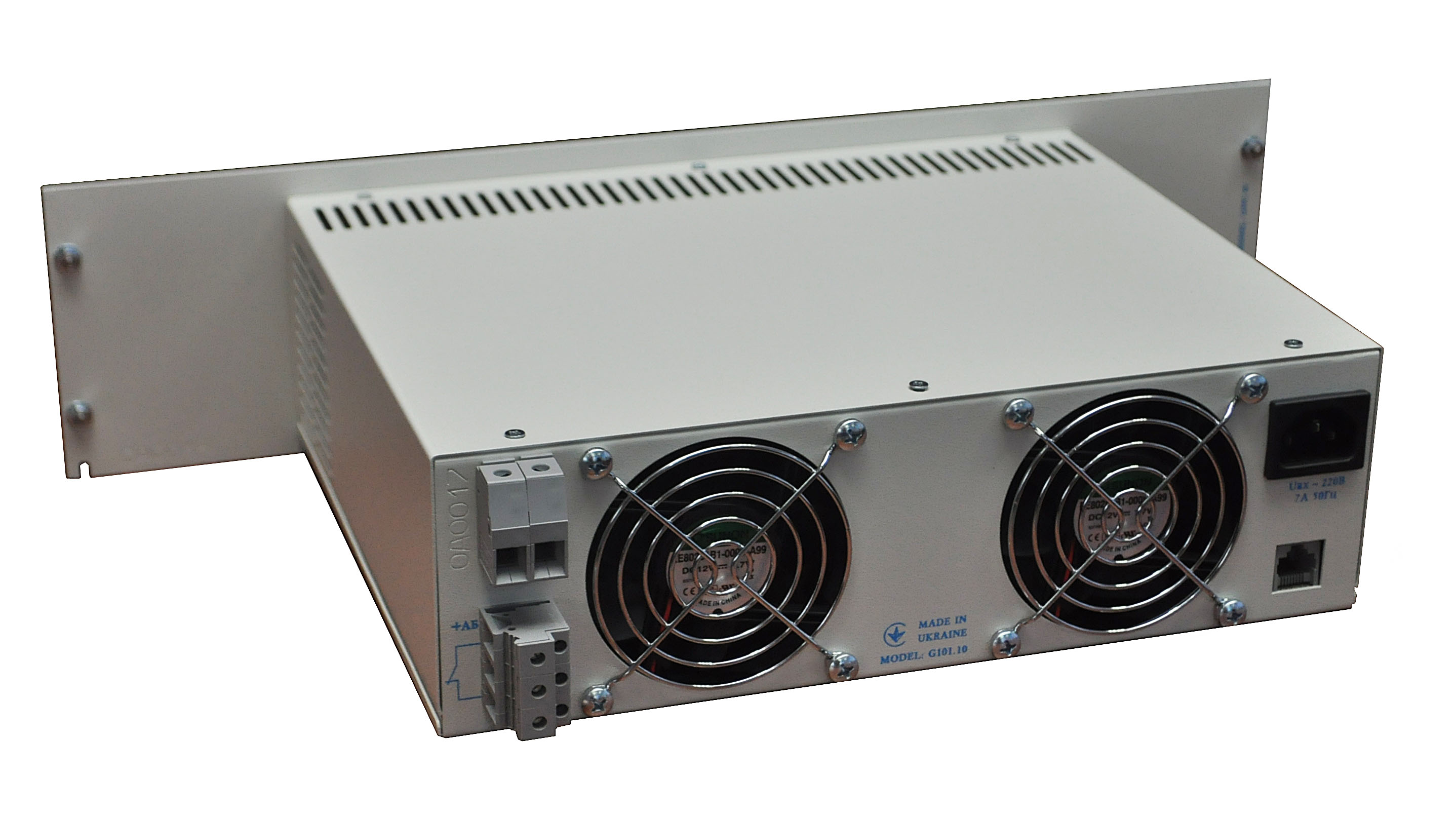

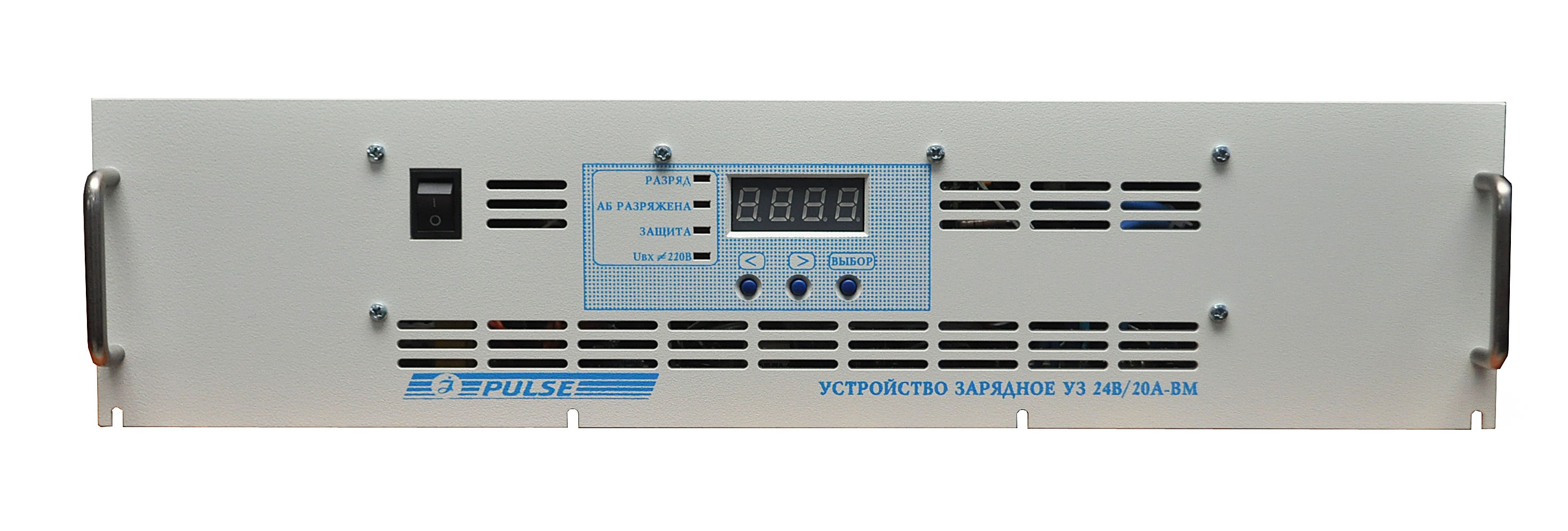

УЗ 24В/20A-BM
Устройствозарядное УЗ 24В/20A-BM предназначен для питания в стационарных условиях различной промышленной радиоэлектронной аппаратуры, включая радиостанции с диапазоном частот свыше 27МГц, постоянным током с напряжением (21…29)В от сети переменного тока 220V-50Гц, а при ее отсутствии от аккумуляторной батареи (далее - АБ) с номинальным напряжением 24В
Подключение АБ – буферное
Условия эксплуатации:
- температура окружающего воздуха от 0°С до +40°С;
- относительная влажность воздуха 95% при температуре +35°С;
- режим работы – круглосуточный
|
Диапазон установки выходного напряжения постоянного тока Uвых, В |
24,0…29,0 |
|
Максимальное значение выходного тока Iмакс, А |
20,0+0,5 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ эффективного значения, не более |
200 |
|
Пульсации выходного напряжения в режиме стабилизации тока, мВ эффективного значения, не более |
300 |
|
Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения по каждому из каналов, % от Uвых эффективного значения |
5 |
|
К.П.Д. прибора при максимальной выходной мощности, не менее |
0,85 |
|
Напряжение на АБ, при котором происходит ее автоматическое подключение к нагрузке при отсутствии напряжения сети переменного тока, В - первое подключение - последующие подключения |
23 25 |
|
Напряжение на АБ, при котором происходит ее автоматическое отключение от нагрузки при разряде, В |
21 |
|
Номинальное значение напряжения питающей сети переменного тока, В |
220 |
|
Рабочий диапазон напряжения питающей сети переменного тока, В |
180…255 |
|
Допустимый диапазон напряжения питающей сети переменного тока, В |
170…260 |
|
Диапазон установки зарядного тока подключаемой АБ IАБ, А |
5,0…15,0 |
|
Температурный коэффициент напряжения заряда АБ, мВ/°С |
-40±5 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции (ДСТУ 2715-94), В эффективного значения |
1500 |
|
Габаритные размеры прибора (Ш?В?Г), мм |
436?102?266 |
|
Масса прибора, кг, не более |
5,5 |
