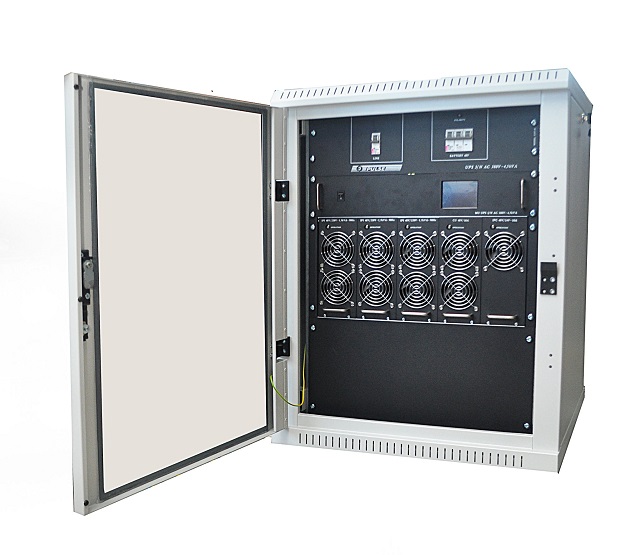

UPS 3/N AC 380V-4,5kVA
Источник бесперебойного питания (ИБП) предназначен для питания в стационарных условиях радиоэлектронной аппаратуры промышленного назначения и других потребителей энергии постоянным и переменным током, а также для заряда аккумуляторной батареи.

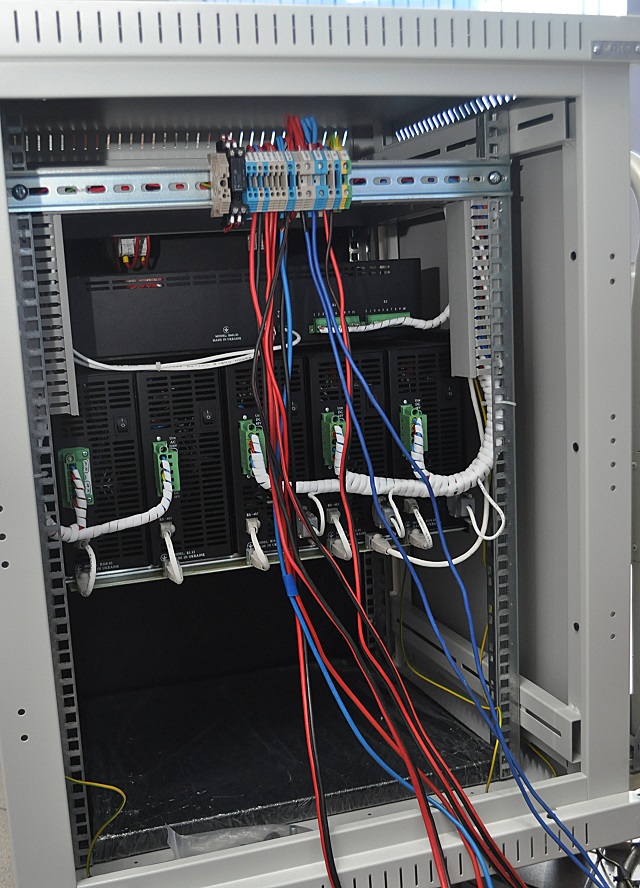

ИБП является устройством модульного типа и состоит из:
- модуля управления MUUPS 3/NAC 380V – 4,5kVA;
- устройства зарядного CU 48V/10A;
- трех преобразователей IPI 48V/220V-1,5kVA-50Hz;
- преобразователя напряжения IPC 48V/24V-10A.
Техническая характеристика ИБП
|
Номинальное значение фазного напряжение питающей сети переменного тока, В |
220 |
|
Рабочий диапазон фазного напряжения питающей сети переменного тока, В |
185…255 |
|
Допустимый диапазон фазного напряжения питающей сети переменного тока, В |
175…260 |
|
Коэффициент входной мощности, не менее |
0,95 |
|
Диапазон установки зарядного напряжения АКБ, В |
42,0…58,0 |
|
Диапазон установки максимального зарядного тока батарей, А |
5,0…10,0 |
|
Номинальное значение выходного напряжения переменного тока преобразователя IPI 48V/220V-1,5kVA-50Hz, В |
220±3 |
|
Сдвиг фаз между выходными напряжениями преобразователей IPI 48V/220V-1,5kVA-50Hz, градусы |
120±1 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции (ДСТУ 2715-94), В эффективного значения |
2000 |
|
Габаритные размеры прибора (Ш?В?Г), мм |
600?775?640 |
|
Масса ИБП кг, не более |
55 |
Техническая характеристика МУ
|
Диапазон установки зарядного напряжения АКБ, В |
42,0…58,0 |
|
Диапазон установки максимального зарядного тока, А |
5,0…10,0 |
|
Номинальное значение напряжение питающей сети переменного тока, В |
220 |
|
Рабочий диапазон напряжения питающей сети переменного тока, В |
130…455 |
|
Допустимый диапазон напряжения питающей сети переменного тока, В |
100…460 |
|
Габаритные размеры (Ш?В?Г), мм |
483?88?300 |
|
Масса , кг, не более |
3,5 |
Техническая характеристика CU 48V/10A
|
Номинальное значение выходного напряжения постоянного тока Uвых, В |
48±1 |
|
Номинальное значение максимального выходного тока Iмакс, А |
10±1 |
|
К.П.Д. преобразователя при максимальной выходной мощности, не менее |
0,85 |
|
Номинальное значение напряжение питающей сети переменного тока, В |
220 |
|
Рабочий диапазон напряжения питающей сети переменного тока, В |
185…255 |
|
Допустимый диапазон напряжения питающей сети переменного тока, В |
175…260 |
|
Коэффициент входной мощности, не менее |
0,95 |
|
Габаритные размеры преобразователя (Ш?В?Г), мм |
88?220?375 |
|
Масса преобразователя, кг, не более |
4,5 |
Техническая характеристика IPI 48V/220V-1,5kVA-50Hz
|
Номинальное значение выходного напряжения переменного тока, В |
220±2 |
|
Номинальное значение частоты выходного напряжения, Гц |
50±1 |
|
Коэффициент искажения синусоидальности выходного напряжения при номинальном значении мощности активной нагрузки, не более, % |
10,0 |
|
Максимальное значение полной мощности нагрузки, ВА |
1500 |
|
Фактор перегрузки по мощности в течение 5с |
1,7 : 1 |
|
К.П.Д. преобразователя при номинальных значениях входного напряжения и полной мощности нагрузки, не менее |
0,88 |
|
Номинальное значение напряжения электропитания постоянного тока, В |
48 |
|
Рабочий диапазон напряжения электропитания постоянного тока, В |
46…62 |
|
Допустимый диапазон напряжения электропитания постоянного тока, В |
42…64 |
|
Рабочий диапазон коэффициента мощности нагрузки |
0,7…1 |
