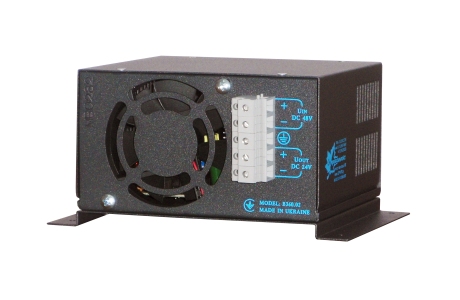

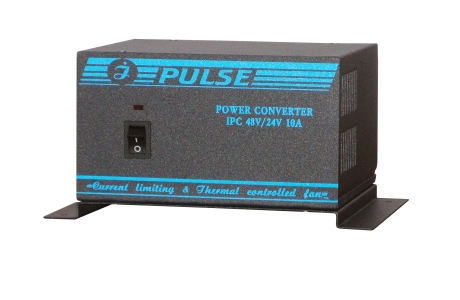

IPC 48V/24V-10A

Входящее напряжение: 48V Выходящее напряжение: 24V Выходной ток: 10A

Описание

1 НАЗНАЧЕНИЕ

1.1 Преобразователь напряжения IPС 48V/24V-10A (далее – прибор) предназначен для питания в стационарных условиях различной промышленной радиоэлектронной аппаратуры, включая радиостанции с диапазоном частот свыше 27МГц, постоянным током с напряжением 24В от сети постоянного тока 48В.
1.2 Условия эксплуатации:
температура окружающего воздуха от 0С до +40С;
относительная влажность воздуха 95% при температуре +35С;
режим работы – круглосуточный

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1 Номинальное значение напряжение питающей сети постоянного тока 48В.
2.2 Рабочий диапазон напряжения питающей сети постоянного тока (42…70)В.
2.3 Допустимый диапазон напряжения питающей сети постоянного тока (40…75)В.
2.4 Номинальное выходное напряжения постоянного тока Uвых (24,0±0,2)В.
2.5 Максимальный выходной ток Iмакс (10,0+0,4)А.
2.6 Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
2.7 Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс и номинальном напряжении питающей сети, не более 1%.
2.8 Пульсации выходного напряжения в режиме стабилизации напряжения, не более 200мВ эффективного значения.
2.9 Пульсации выходного напряжения в режиме стабилизации тока, не более 300мВ эффективного значения.
2.10 Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/?С.
2.11 Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 5% от Uвых эффективного значения.
2.12 Защита от короткого замыкания при питании от сети – автоматическая, с переходом в токовый режим.
2.13 По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
2.14 Электрическая прочность изоляции согласно (ДСТУ 2715-94) п.2.6.3.
2.15 К.П.Д. прибора при максимальной выходной мощности, не менее 0,8.
2.16 Габаритные размеры прибора (Ш?В?Г) 170?95?172 мм.
2.17 Масса прибора, не более 1,4 кг.
