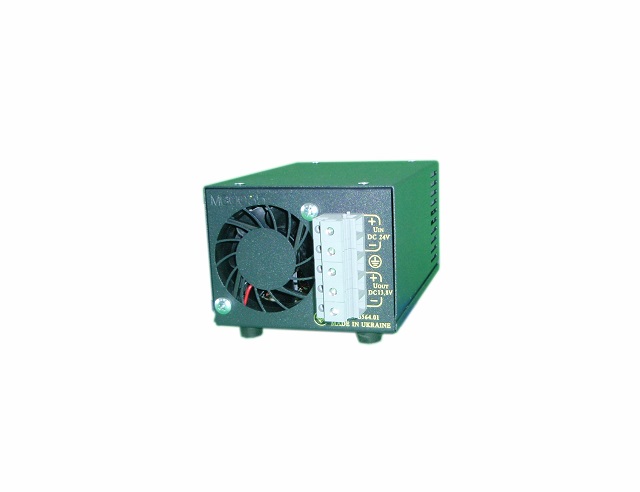

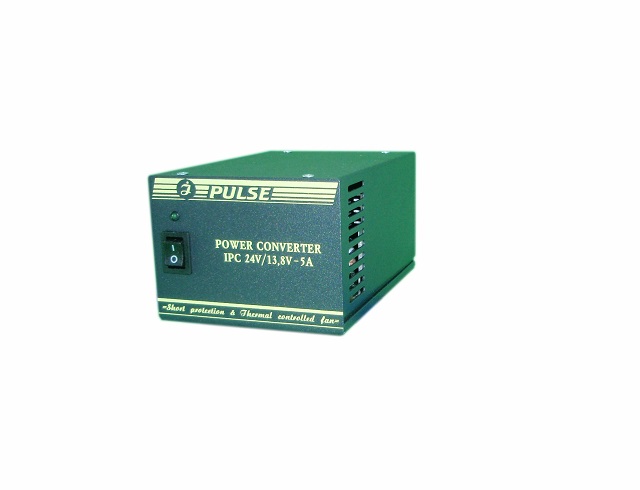

IPC 24V/13,8V-5A
Преобразователь напряжения IPС 24V/13,8V-5Aпредназначен для питания в стационарных условиях различной промышленной радиоэлектронной аппаратуры, включая радиостанции с диапазоном частот свыше 27МГц, постоянным током с напряжением 13,8В от сети постоянного тока 24В.
Условия эксплуатации:
- температура окружающего воздуха от 0°С до +40°С;
- относительная влажность воздуха 95% при температуре +35°С;
- режим работы – круглосуточный
|
Номинальное выходное напряжения постоянного тока Uвых, В |
13,8±0,2 |
|
Максимальное значение выходного тока Iмакс, А |
5 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ эффективного значения, не более |
100 |
|
Пульсации выходного напряжения в режиме стабилизации тока, мВ эффективного значения, не более |
200 |
|
Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения по каждому из каналов, % от Uвых эффективного значения |
5
|
|
К.П.Д. прибора при максимальной выходной мощности, не менее |
0,85 |
|
Номинальное значение напряжение электропитания постоянного тока, В |
24 |
|
Рабочий диапазон напряжения электропитания постоянного тока, В |
23…28 |
|
Допустимый диапазон напряжения электропитания постоянного тока, В |
21…29 |
|
Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, %, не более |
1 |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении питающей сети, %, не более |
1 |
|
Температурный дрейф выходного напряжения в режиме стабилизации напряжения, %/°С, не более |
0,02 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции (ДСТУ 2715-94), В эффективного значения |
500 |
|
Габаритные размеры прибора (Ш?В?Г), мм |
100?82?175 |
|
Масса прибора, кг, не более |
0,5 |
