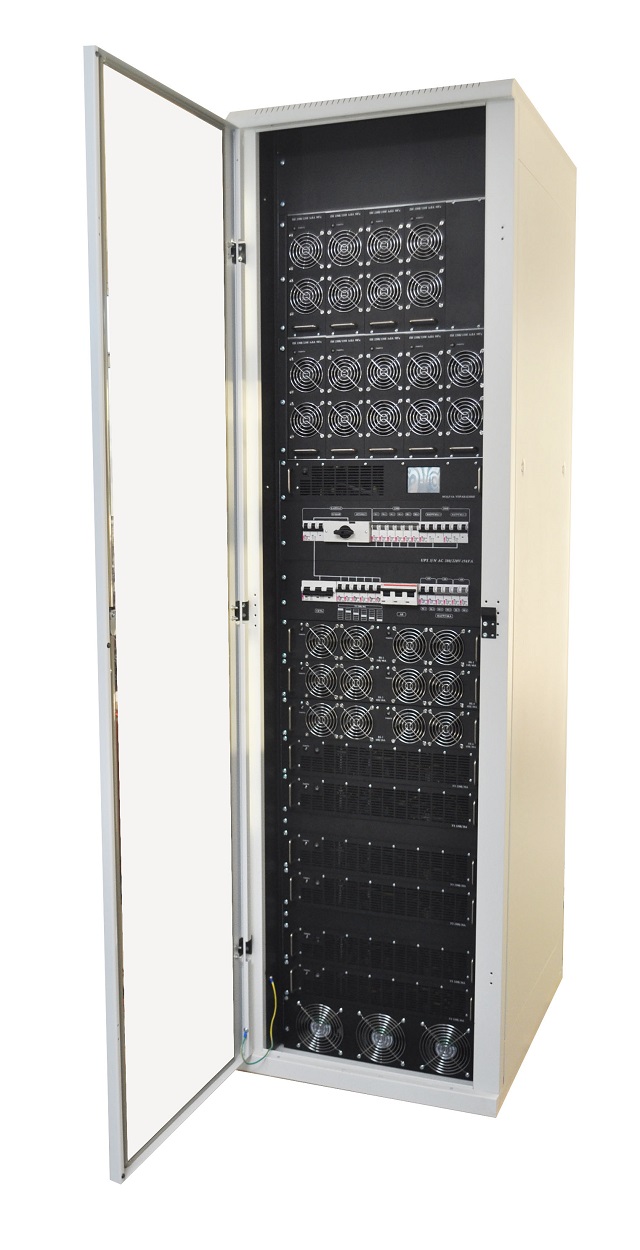

UPS 3/N AC 380/220V-15kVA
Система бесперебойного питания (СПБ) UPS 3/NAC 380/220V-15kVA предназначена для питания в стационарных условиях радиоэлектронной аппаратуры промышленного назначения и других потребителей энергии постоянным током напряжением 60В, 48В, 24В, переменным током 220В, а также для контроля состояния и заряда аккумуляторной батареи.
СБП является устройством модульного типа и состоит из модуля управления МУ; двух выпрямительных блоков ВБ 60В-20А; двух выпрямительных блоков ВБ 48В-20А; двух выпрямительных блоков ВБ 24В-40А; девяти инверторов напряжения ПН 220В/220В-3кВА-50Гц и шести устройств зарядных УЗ 220В/20А.
Техническая характеристика СБП
|
Вид питающей сети переменного тока |
3F+N |
|
Номинальное значение фазного напряжение питающей сети переменного тока, В |
220 |
|
Рабочий диапазон фазного напряжения питающей сети переменного тока, В |
180…260 |
|
Допустимый диапазон фазного напряжения питающей сети переменного тока, В |
170…265 |
|
Коэффициент входной мощности, не менее |
0,95 |
|
Диапазон установки зарядного напряжения постоянного тока, В |
200…280 |
|
Диапазон установки максимального зарядного тока, А |
60…120 |
|
Диапазон установки выходного напряжения канала 24В, В |
21…32 |
|
Диапазон установки выходного тока канала 24В, А |
20…80 |
|
Диапазон установки выходного напряжения канала 48В, В |
42…58 |
|
Диапазон установки выходного тока канала 48В, А |
20…40 |
|
Диапазон установки выходного напряжения канала 60В, В |
54…72 |
|
Диапазон установки выходного тока канала 60В, А |
20…40 |
|
Пульсации выходных напряжений (60В, 48В и 24В) постоянного тока (эффективное значение), мВ, не более |
200 |
|
Номинальное значение выходного напряжения переменного тока, В |
220±2 |
|
Номинальное значение частоты выходного напряжения, Гц |
50±1 |
|
Коэффициент искажения синусоидальности выходного напряжения при номинальном значении мощности активной нагрузки, %, не более |
10,0 |
|
Номинальное значение полной мощности нагрузки (на фазу), ВА |
5000 |
|
Фактор перегрузки по мощности в течение 5с |
1,7 |
|
К.П.Д. прибора при максимальной выходной мощности, не менее |
0,8 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции (ДСТУ 2715-94), В эффективного значения |
1500 |
|
Габаритные размеры прибора (Ш?В?Г), мм |
600?2105?800 |
|
Масса прибора кг, не более |
280 |
