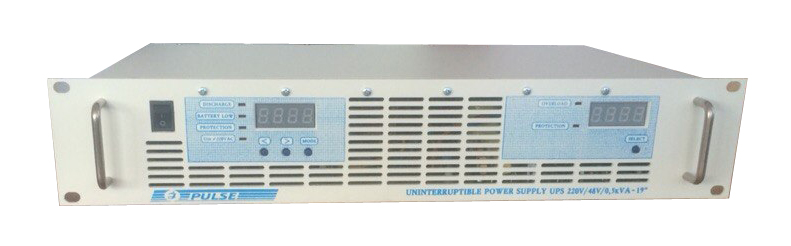

UPS 220V/48V/0,5kVA
Система бесперебойного питания UPS 220V/48V/0,5kVA (далее – прибор) предназначен для питания промышленных приемников электроэнергии с мощностью потребления до 500ВА однофазным напряжением 220В переменного тока частотой 50Гц, а также для восстановления заряда аккумуляторных батарей.
Для повышения надежности энергоснабжения наиболее ответственных потребителей при возможном отключении питающей сети в приборе предусмотрена возможность подключения внешней аккумуляторной батареи (далее – АБ) напряжением 48В емкостью САБ (20…100)А-ч.
Условия эксплуатации:
- температура окружающего воздуха от 0°С до +40°С;
- относительная влажность воздуха 95% при температуре +35°С;
- режим работы – круглосуточный.
|
Диапазон установки выходного напряжения постоянного тока Uвых, В |
48,0…58,0 |
|
Максимальное значение выходного тока Iмакс, А |
17,0+0,5 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ эффективного значения, не более |
200 |
|
Пульсации выходного напряжения в режиме стабилизации тока, мВ эффективного значения, не более |
300 |
|
Номинальное значение выходного напряжения переменного тока, В |
220±2 |
|
Номинальное значение частоты выходного напряжения, Гц |
50±1 |
|
Номинальное значение выходной мощности переменного тока, В*А |
400 |
|
Максимальное значение выходной мощности переменного тока, В*А |
500 |
|
Коэффициент искажения синусоидальности выходного напряжения при номинальном значении мощности активной нагрузки, не более, % |
10,0 |
|
Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения по каждому из каналов, % от Uвых эффективного значения |
5
|
|
К.П.Д. прибора при максимальной выходной мощности, не менее |
0,85 |
|
Напряжение на АБ, при котором происходит ее автоматическое подключение к нагрузке при отсутствии напряжения сети переменного тока, В - первое подключение - последующие подключения |
46 48 |
|
Напряжение на АБ, при котором происходит ее автоматическое отключение от нагрузки при разряде, В |
42 |
|
Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения по каждому из каналов, % от Uвых эффективного значения |
5
|
|
Минимальное напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение на заряд при появлении напряжения сети переменного тока, В |
36,0 |
|
Текущее максимальное значение тока заряда АБ, А |
Iмакс-Iнагр |
|
Номинальное значение напряжения питающей сети переменного тока, В |
220 |
|
Рабочий диапазон напряжения питающей сети переменного тока, В |
180…255 |
|
Допустимый диапазон напряжения питающей сети переменного тока, В |
170…260 |
|
Диапазон установки зарядного тока АБ IАБ, А |
2…10 |
|
Температурный коэффициент напряжения заряда АБ, мВ/°С |
-80±5 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции (ДСТУ 2715-94), В эффективного значения |
1500 |
|
Габаритные размеры прибора (Ш×В×Г), мм |
483×88×317 |
|
Масса прибора, кг, не более |
7,0 |
