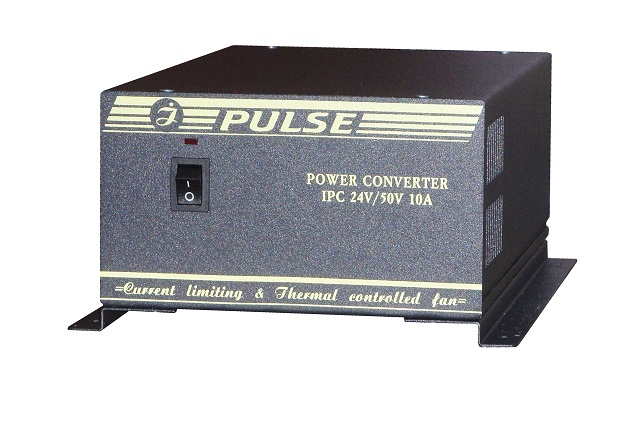

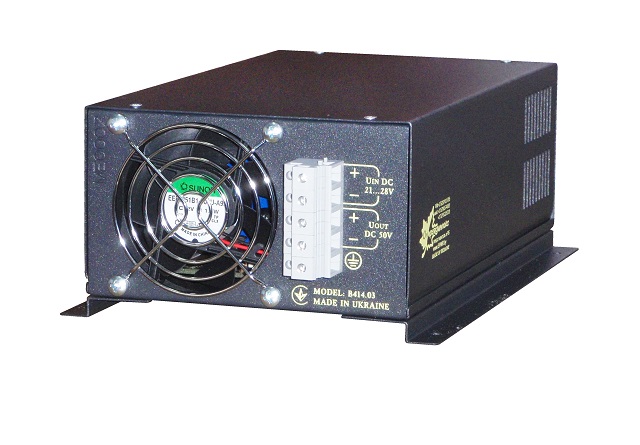

IPC 24V/50V-10A
Преобразователь IPC 24V/50V-10A предназначен для питания в стационарных условиях различной радиоэлектронной аппаратуры промышленного назначения постоянным током с напряжением 50В от сети постоянного тока 24В.
Условия эксплуатации:
- температура окружающего воздуха от -20°С до +50°С;
- относительная влажность воздуха 95% при температуре +35°С;
- режим работы – круглосуточный
|
Выходное напряжение постоянного тока Uвых, В |
50±0,3 |
|
Максимальный выходной ток Iмакс, А |
10±0.2 |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ эффективного значения, не более |
100 |
|
Пульсации выходного напряжения в режиме ограничения тока, мВ эффективного значения, не более |
300 |
|
Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения по каждому из каналов, % от Uвых эффективного значения |
5
|
|
К.П.Д. прибора при максимальной выходной мощности, не менее |
0,8 |
|
Номинальное значение напряжение электропитания постоянного тока, В |
24 |
|
Номинальный потребляемый ток от сети постоянного тока, не более, А |
26 |
|
Рабочий диапазон напряжения электропитания постоянного тока, В |
23…30 |
|
Допустимый диапазон напряжения электропитания постоянного тока, В |
21…31 |
|
Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, %, не более |
1 |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении питающей сети, %, не более |
1 |
|
Температурный дрейф выходного напряжения в режиме стабилизации напряжения, %/°С, не более |
0,02 |
|
Класс способа защиты человека от поражения электрическим током |
01 |
|
Класс степени защиты корпусом электрического оборудования |
IP20 |
|
Электрическая прочность изоляции (ДСТУ 2715-94), В эффективного значения |
1000 |
|
Габаритные размеры прибора (Ш?В?Г), мм |
178?95?282 |
|
Масса прибора, кг, не более |
2,5 |
